현대 고성능 항공기는 고속 순항 효율을 극대화하기 위해 얇고 매끄러운 날개(Wing) 형상을 채택합니다. 그러나 이러한 설계는 저속 비행이 필수적인 이착륙 단계에서 치명적인 양력 부족 현상을 야기합니다. 이를 해결하기 위해 날개의 기하학적 형상을 실시간으로 변형시키는 장치가 바로 고양력 장치(High-lift Device)인 플랩(Flap)과 슬랫(Slat)입니다.
본 포스팅에서는 항공역학의 핵심인 양력 공식을 바탕으로, 플랩과 슬랫이 어떻게 유동 박리(Flow Separation)를 지연시키고 양력 계수를 비약적으로 상승시키는지 공학적으로 심층 분석해 보겠습니다.
1. 양력 공식으로 본 고양력 장치의 원리
항공기에 작용하는 양력(Lift)은 다음과 같은 수식으로 정의됩니다.
여기서 ρ는 공기 밀도, v는 속도, S는 날개 면적, CL은 양력 계수를 의미합니다. 이착륙 시 속도(v)가 낮아지면 양력(L)은 속도의 제곱에 비례하여 급격히 감소합니다. 이를 보전하기 위해 플랩과 슬랫은 다음 두 가지 변수를 조절합니다.
- 날개 면적(S) 확장: Fowler Flap과 같은 장치는 물리적으로 날개 뒷부분을 연장하여 유효 면적을 넓힙니다.
- 양력 계수(CL) 증대: 날개의 굴곡(Camber)을 변화시켜 동일한 받음각에서도 더 큰 상하 기압차를 발생시킵니다.
2. Trailing Edge Flaps: 캠버 변화와 경계층 제어
날개 뒷부분에 위치한 플랩은 주로 날개의 캠버(Camber)를 증가시켜 공기 흐름을 하방으로 편향(Downwash)시킴으로써 반작용에 의한 양력을 얻습니다.
Slotted Flap과 에너지 보충 원리
현대 여객기의 주류인 슬로티드 플랩(Slotted Flap)은 단순한 굴절 이상의 기술이 숨겨져 있습니다. 플랩 전개 시 발생하는 틈(Slot)은 날개 하부의 고압 공기를 상부로 유입시키는 통로 역할을 합니다. 유입된 고속 공기는 날개 윗면의 정체된 경계층(Boundary Layer)에 에너지를 공급하여, 고받음각에서 공기가 날개 표면에서 떨어져 나가는 박리 현상을 효과적으로 억제합니다.

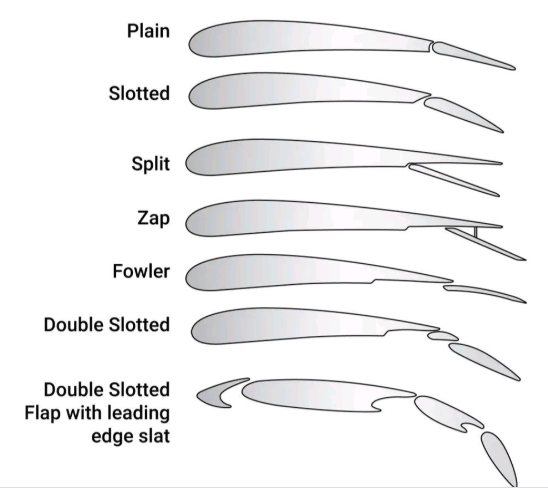

| 플랩 종류 | 양력 계수($C_L$) 증가율 | 특징 |
|---|---|---|
| Plain Flap | 약 50% | 구조가 단순하며 경항공기에 주로 사용 |
| Slotted Flap | 약 65% 이상 | 틈새를 통한 경계층 제어로 박리 지연 |
| Fowler Flap | 약 90% 이상 | 날개 면적까지 동시 확장하는 최첨단 방식 |
3. Leading Edge Slats: 임계 받음각의 확장
날개 앞전의 #슬랫은 플랩과는 다른 차원의 안전성을 제공합니다. 슬랫의 핵심 목적은 임계 받음각(Critical Angle of Attack)을 높이는 것입니다.
코안다 효과(Coanda Effect)와 저속 안정성
슬랫이 전개되어 형성된 슬롯(Slot)은 날개 윗면에 고속 유동을 분사합니다. 이 공기는 코안다 효과에 의해 날개의 곡면을 따라 흐르려는 성질이 강해지며, 결과적으로 받음각을 20~25도까지 높여도 기류가 안정적으로 유지되도록 돕습니다. 이는 착륙 시 기수를 높게 든 상태(Flare)에서도 비행기가 실속(Stall)에 빠지지 않게 하는 방패 역할을 합니다.
4. 실무적 관점: 기종별 고양력 장치 운용 (B737 vs A320)
항공기 제조사별로 고양력 장치를 구현하는 철학도 다릅니다. 이는 정비와 조종 특성에 직접적인 영향을 미칩니다.
- Boeing 737: 주로 Triple-slotted Flap을 채택하여 좁은 활주로에서의 단거리 이착륙(STOL) 성능에 특화되었습니다. 구조는 복잡하지만 강력한 양력을 발생시킵니다.
- Airbus A320: Single-slotted Flap 위주의 간결한 설계를 선호하며, Fly-by-wire 시스템과 연동되어 실속 방지(Alpha Floor) 기능을 극대화하는 소프트웨어적 제어에 강점이 있습니다.
안전 운항의 핵심, 에너지 관리의 정수
#플랩과 #슬랫은 단순한 가변 장치가 아니라, 물리적인 한계를 넘어서려는 항공 공학의 집약체입니다. 이들은 이착륙 시 양력을 증대시키는 동시에 유도 항력(Induced Drag)을 인위적으로 발생시켜 항공기의 속도를 정교하게 제어하는 에너지 관리의 핵심 도구입니다.
비행 중 윙팁 너머로 들리는 기계음과 서서히 확장되는 날개의 움직임은, 지금 이 순간 항공기가 가장 안전한 공학적 균형을 찾아가고 있다는 신호입니다. 이러한 메커니즘을 이해하는 것은 조종사나 정비사뿐만 아니라 항공 안전을 신뢰하는 모든 이들에게 중요한 지식이 될 것입니다.
